一、項目需求概述
xx水務集團為了更加科學、準確的進行供水調度工作，提高管理、服務質量和效率，計劃建立一套“供水管網遠程監測系統”，擬對供水系統輸配水管道壓力、流量情況進行監控，實現供水自動化管理。

系統建成后，可實現下列功能：

1）工作人員可以在調度中心遠程監測整個供水管網的壓力及流量情況，為供水調度工作提供數據依據，保障供水壓力平衡、流量穩定；

2）調度中心、各職能部門之間數據通信在局域網內完成；管網測點與水司調度中心之間采用gprs無線網絡通訊通信。

3）可以作為子系統并入供水信息化管理系統。

二、總體方案設計
針對客戶系統建設目標，結合我公司的產品特點及技術優勢，提出如下建議方案。

系統主要有四部分組成：

1）調度中心：包括計算機等硬件配置及軟件系統

2）通信平臺：移動gprs網絡、internet網絡

3）遠程傳輸采集設備：管網監測終端

管網監測終端被安裝在壓力監測點，采集現場壓力變送器的輸出信號，通過gprs傳輸?shù)奖O(jiān)測中心，監測終端：220v供電監測終端、太陽能供電監測終端、高能鋰電池供電監測終端。

4）現場是測量儀表：壓力變送器和流量儀表。

5）系統采用gprs方式通訊，借助移動公司gprs網絡平臺傳輸數據， 只要有g(shù)prs信號的地方就可以進行無線傳輸，對于gprs信號不強的地方可以采用短消息方式通訊。

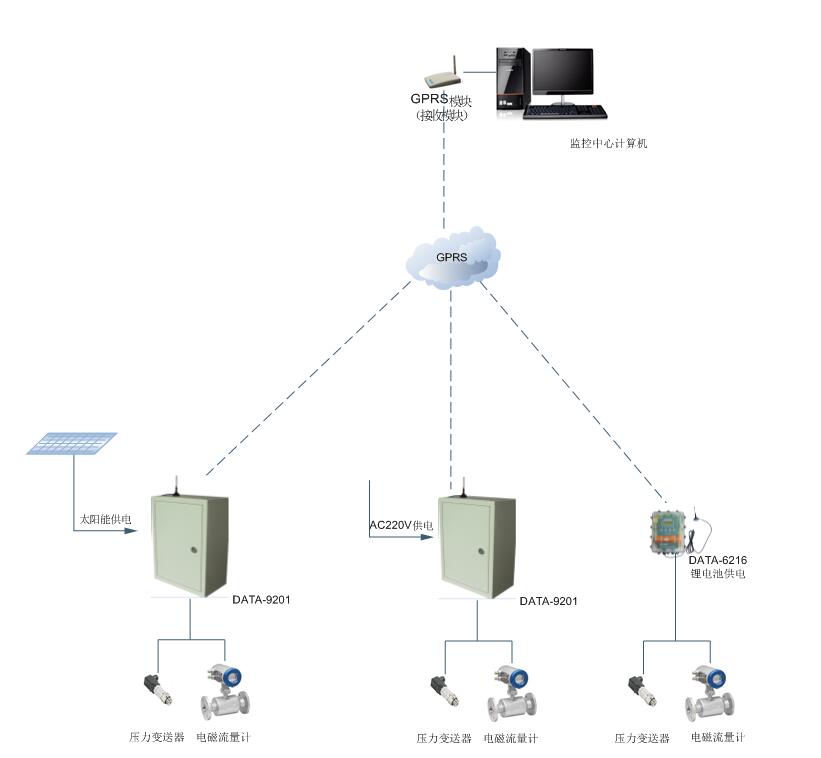

6）網絡拓?fù)鋱D




三、管網監測終端介紹
3.1、管網遠程測控終端的功能特點
◆ 采集管網壓力、流量、流向、電池電壓等數據。

◆ 將采集數據主動上報到調度中心；支持定時上報和監測數據超限上報。

◆ 支持多種供電方式：電池供電、太陽能供電、市電供電。

◆ 大容量可充電電池供電、太陽能供電、市電供電條件下支持調度中心問詢。

◆ 采用gprs、短消息無線通信方式。

◆ 現場可存儲、顯示、查詢壓力、流量等數據及工作參數。

◆ 數據存儲間隔、數據上報間隔可以設置。

◆ 防水防潮等級高，測井內安裝時：ip68。

◆ 為現場壓力變送器提供直流電源：5v、12v。

◆ 支持遠程升級設備程序、設定參數。

3.2、產品結構
終端設備設計成兩種外形結構：測井內型、測井外型。

◆ 測井內型：設備安裝在測井內。電池供電時采用此結構。4節高能鋰電池組供電：電池組安裝在微功耗測控終端內；

◆ 測井外型：設備安裝在測井外。太陽能供電和市電供電時采用此結構。
