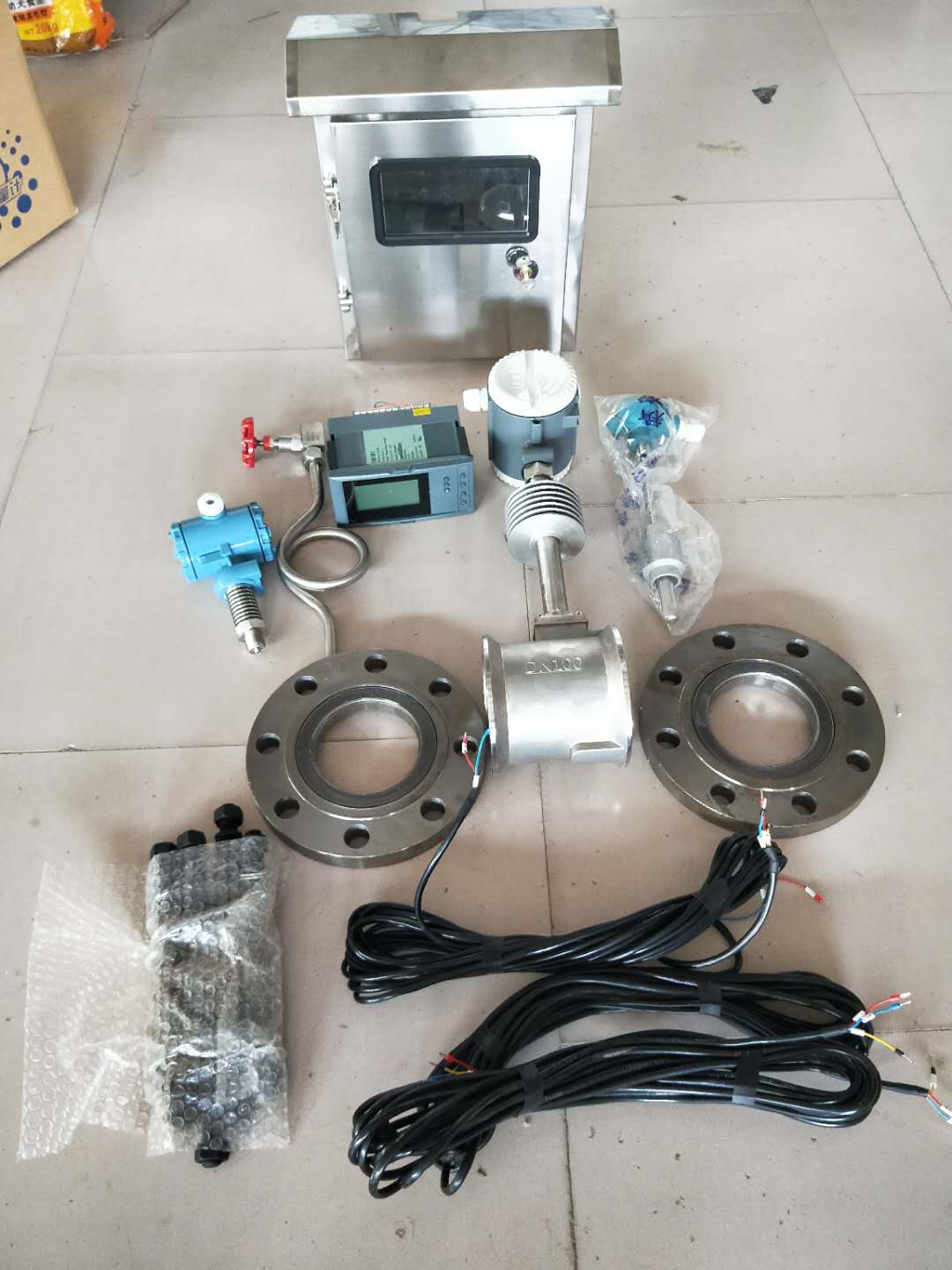

分體顯示溫壓補償渦街流量計
- 渦街流量計
- 分體顯示渦街流量計
- 溫壓補償渦街流量計
分體顯示溫壓補償渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計，并可作為流量變送器應用于自動化控制系統中。
分體顯示溫壓補償渦街流量計基本參數：
測量介質
| 液體、氣體、蒸汽(單相介質或可以認為是單相介質) | ||
飽和蒸汽在干度≥85％時，可以認為是單相介質 | |||
介質溫度 | -40℃~+350℃ | ||
介質壓力 | 1.6MPa 2.5MPa 4.0MPa(壓力4.0MPa以上，需特殊定做) | ||
準確度 | 1.0級 1.5級 | ||
量程比 | 1：8~1：30(參比標況下空氣) 1：8~1：40(參比常溫水) | ||
流量范圍 | 液體0.4~7.0m/s 氣體4.0~60.0m/s 蒸汽5.0~70.0m/s | ||
規 格 | Φ25Φ40 Φ50Φ65Φ80 Φ100Φ125Φ150 Φ200 Φ250 Φ300 | ||
材 質 | 1Crl8Ni9Ti | ||
雷諾數 | 正常2x104~7x106 | ||
阻力系數 | Cd≤2.6 | ||
允許振動加速度 | ≤0.2g | ||
防護等級 | IP65 | ||
環境條件
| 環境溫度 | -40~+55℃ | |
相對濕度 | ≤85％ | ||
**壓力 | 86~106kPa | ||
供電電源 |
非防爆型 | 脈沖型 | +12VDC 20mA |
電流型 | +24VDC 20mA | ||
輸 出 信 號 | 頻率脈沖信號2~3000Hz 低電平≤1V 高電平≥6V | ||
二線制4~20mA信號(隔離輸出) 負載≤500Ω | |||
